... 一般的な基板メーカーでは外注対応となる銅めっき、金めっきの設備を社内に保有しているため、外注なしで短納期を実現します。
毎週土曜日営業しているため、他社よりも1週間を1日多く使え、より柔軟な納期対応が可能です。
※下記は標準の納期です。超特急より短いご希望もご相談ください。
| 基板種類 | 通 常 | 特 急 | 超 特 急 |
|---|---|---|---|
| 片 面 | 2日 | 1日 | 0.5日 |
| 両 面 | 3日 | 2日 | 1日 |
| 4 層 | 4日 | 3日 | 2日 |
| 6層、8層 | 5日 | 4日 | 3日 |
| 10 〜 14層 | 6日 | 5日 | 4日 |
| 16層以上 | 7日 | 6日 | 5日 |
ケイツーでは、国内外を問わず、様々なメーカーの基板材料を常備しています。
材料在庫が潤沢であるため、中ロットのご依頼でも迅速な対応が可能です。
＜ 取扱メーカー例 ＞
国内メーカー：利昌工業、パナソニック、三菱ガス化学、レゾナック、PILLAR
海外メーカー：南亜、キングボード、ロジャース
など
以下のような幅広い表面処理に対応可能です。
●水溶性プリフラックス （ケイツー対応）
●共晶はんだレベラー （ケイツー対応）
●鉛フリーはんだレベラー （ケイツー対応）
●ボンディング金めっき （提携企業対応）
●ダイレクト金めっき （提携企業対応）
●基板の厚み
最も薄いもので0.04mm～厚いもので5mmまで対応可能

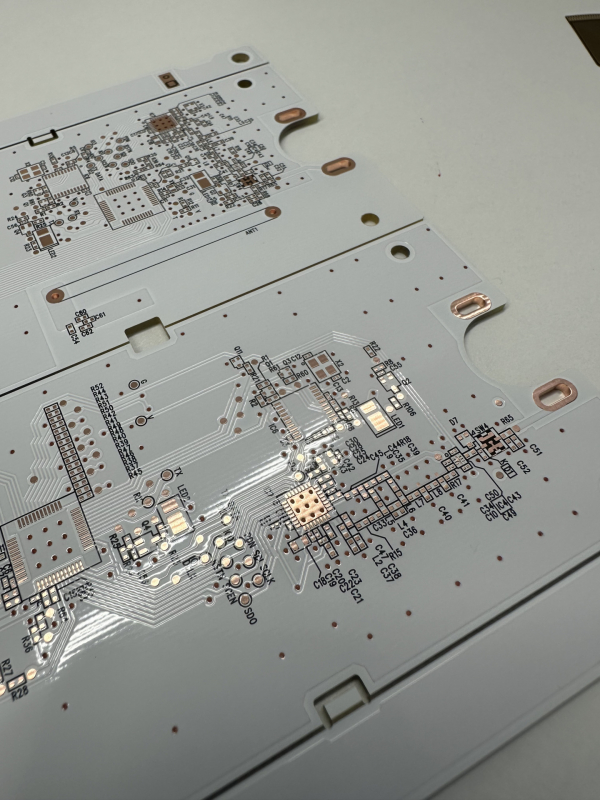

●レジストの色
緑、青、白（高反射）、黒（艶有り/艶消し）、赤など
●アスペクト比
最大8に対応（2025年8月以降は最大12まで対応可能）
●ファインパターン加工
40μm/40μmまでの加工実績あり
通常は±10%、条件次第では±5%以下の対応も可能です。
（シミュレーションは無償対応、測定はテストクーポンによりTDR測定。）
UL認定とは、米国の第三者試験機関である「Underwriters Laboratories（UL）」によって認証される規格のことです。
ケイツーの製造工場はUL認定を取得しており、高い品質基準を満たしています。これにより、安全性が求められる基板製造においても信頼性の高い製品を提供します。
片面基板は、基板の片側のみで配線を行うシンプルな構造の基板です。CEM-3やFR-4に加え、対応可能な企業が減少しているFR-1（紙フェノール）も常備しています。
●材料
CEM-3、FR-4、FR-1（紙フェノール）
●表面処理
銅めっき、金めっき、ボンディング金めっき、ダイレクト金めっき、水溶性プリフラックス、共晶はんだレベラー、鉛フリーはんだレベラー
●レジストの色
緑、青、白（高反射）、黒（艶有り/艶消し）、赤
●納期
最短納期：0.5日
通常納期：2～3日
両面基板は、スルーホールを介して基板の表裏を接続し、配線を立体的に構成できる基板です。FR-4、FR-5相当、ハロゲンフリーFR-4など、様々な材料厚みや銅はく厚み、材料型番を常備しています。
●材料
FR-4、FR-5相当、ハロゲンフリーFR-4
●表面処理
銅めっき、金めっき、ボンディング金めっき、ダイレクト金めっき、水溶性プリフラックス、共晶はんだレベラー、鉛フリーはんだレベラー
●レジストの色
緑、青、白（高反射）、黒（艶有り/艶消し）、赤
●納期
最短納期：1日
通常納期：3～4日
多層基板は、内部に複数の配線層を持ち、スルーホールによって層間を接続する基板です。FR-4、FR-5相当、ハロゲンフリーFR-4など、様々な材料厚みや銅はく厚み、材料型番を常備しています。ケイツーでは、黒化処理だけではなく、ブラウン処理も可能です。
●層数
3層～32層まで実績あり
●最大サイズ
480mm×580mm
●材料
FR-4、FR-5相当、ハロゲンフリーFR-4 など
●表面処理
銅めっき、金めっき、ボンディング金めっき、ダイレクト金めっき、水溶性プリフラックス、共晶はんだレベラー、鉛フリーはんだレベラー、黒化処理、ブラウン処理
●レジストの色
緑、青、白（高反射）、黒（艶有り/艶消し）、赤
●保有プレス機
4台
●納期
最短納期：2日
通常納期：4日～
| 基板種類 | 通 常 | 特 急 | 超 特 急 |
|---|---|---|---|
| 片 面 | 2日 | 1日 | 0.5日 |
| 両 面 | 3日 | 2日 | 1日 |
| 4 層 | 4日 | 3日 | 2日 |
| 6層、8層 | 5日 | 4日 | 3日 |
| 10 〜 14層 | 6日 | 5日 | 4日 |
| 16層以上 | 7日 | 6日 | 5日 |
標準の納期です。超特急より短いご希望もご相談ください。
新規のご依頼からリピート注文まで、迅速に対応します。
お見積りやお問い合わせは、フォームまたはお電話で承っております。
1枚の試作から中ロット（500～2,000枚）まで、
どのような基板のご依頼にも柔軟に対応いたします。
お気軽にご相談ください。
